62 500 ₸
| Серия | Modicon TM3 |
|---|---|
| Өнім түрі | Дискретті шығару модулі |
| Өнім серияларының үйлесімділігі | Modicon M241 Modicon M251 Modicon M221 Modicon M262 |
| Дискретті шығыс түрі | Транзисторлық |
| дискретті шығулар саны | 16 |
| дискретті шығу логикасы | Позитивті логика (дереккөз) |
| дискретті шығыс кернеуі | 24 Лауазымға. транзисторлық шығысқа арналған ток |
| дискретті шығыс тогы | транзисторлық шығыс үшін 500 мА |
| дискретті кірістер/шығыстар саны | 16 |
|---|---|
| Тұтынылатын ток | 5 мА-дан 5 В-қа дейінгі тұрақты ток шина қосқышы арқылы (өшіру күйінде) 0 мА в 24 В тұрақты ток шина қосқышы арқылы (өшіру күйінде) 15 мА в 5В тұрақты ток шина қосқышы арқылы (қосулы күйде) 20 мА-дан 24 В-қа дейінгі тұрақты ток шина қосқышы арқылы (қосулы күйде) |
| Іске қосылу уақыты | 450 мкс (қосу) 450 мкс (өшіру) |
| Maximum leakage current | транзисторлық шығыс үшін 0,1 мА |
| Кернеудің максималды төмендеуі | <0,4 миль |
| Maximum tungsten load | <3 W үшін транзисторлық шығыс |
| Жергілікті индикация | Шығу күйі: бір арнаға 1 жарық диоды (жасыл) |
| электр байланысы | 10 1,5 мм2 бұрандалы қысқыштары бар алынбалы терминал блогы 3.81 мм қадам түйреуіштер үшін реттеу |
| Maximum cable distance between devices | Экрандалмаған кабель: транзисторлық шығыс үшін <30 м |
| оқшаулау | Оқшауланбаған.шығулар арасында Айнымалы ток шығысы мен ішкі логика арасында |
| Таңбалау | СЕ |
| Монтаждық тірек | Top hat type TH35-15 рейка IEC 60715 стандартына сәйкес Top hat type TH35-7.5 рейка IEC 60715 стандартына сәйкес монтаждық жинақтың көмегімен тақтада немесе панельде |
| Биіктігі | 90 mm |
| Тереңдігі | 84,6 mm |
| Ені | 27,4 mm |
| Таза салмақ | 0,11 kg |
| Стандарттар | KK/МЭК 61010-2-201 EN/IEC 61131-2 |
|---|---|
| Сертификаттар | CULus C-Tick |
| электростатикалық разрядқа төзімділік | EN/IEC 61000-4-2 стандартына сәйкес ауадағы 8 кВ EN/IEC 61000-4-2 стандартына сәйкес контакт бойынша 4 кВ |
| электромагниттік өрістерге төзімділік | 10 В/м 80 мГц...EN/IEC 61000-4-3 стандартына сәйкес 1 гГц 3 Ш/м 1.4 гГц...EN/IEC 61000-4-3 стандартына сәйкес 2 гГц 1 Ш/м 2 гГц...EN/IEC 61000-4-3 стандартына сәйкес 3 гГц |
| магнит өрістеріне төзімділік | EN/IEC 61000-4-8 стандартына сәйкес 30 А/м 50/60 Гц |
| коммутациялық кедергілерге төзімділік | Шқ үшін 1 кВ/EN/IEC 61000-4-4 стандартына сәйкес нәтижелер |
| төзімді импульстік кедергі | 1 кВ Шқ/EN/IEC 61000-4-5 тұрақты токқа сәйкес шығыс жалпы режимі |
| келтірілген кедергілерге төзімділік | 10 миль 0,15. 10 миль 0,15...EN/IEC 61000-4-6 стандартына сәйкес 80 мГц 3 миль жиілік (2, 3, 4, 6.2, 8.2, 12.6, 16.5, 18.8, 22, 25 мГц) сәйкес Теңіз спецификациясы (LR, ABS, DNV, GL) |
| электромагниттік сәулелену | Сәулелену - анықтамалық деңгей: 40 дБмкВ/м КП А класы ( 10 м) 30...230 мг-да EN/IEC 55011 стандартына сәйкес Сәулелену - анықтамалық деңгей: 47 дБмкВ/м КП А класы ( 10 м) EN/IEC 55011 стандартына сәйкес 230...1000 мг-да |
| Қоршаған ортаның температурасы | -10...35 °C тік орнату -10...55 °C көлденең қондырма |
| Сақтау кезіндегі қоршаған ортаның температурасы | -25…70 °C |
| салыстырмалы ылғалдылық | 10...95 %, конденсат түзілмейді (әрекетте) 10...95%, конденсат түзілмейді (сақтау кезінде) |
| IP қорғау дәрежесі | Орнында қорғаныш қақпағы бар IP20 |
| Ластану дәрежесі | 2 |
| Теңіз деңгейінен биіктік | 0...2000 м |
| Сақтау биіктігі | 0…3000 m |
| дірілге төзімділік | 3,5 мм 5...8,4 дюйм DIN-рейка 3 gn 8,4...150 дюйм DIN-рейка Панельге 3,5 мм 5...8,4 дюйм 3 gn 8,4...150 дюйм Панельде |
| Соққыға төзімділік | 11 мс үшін 15 гн |
| Unit Type of Package 1 | PCE |
|---|---|
| Number of Units in Package 1 | 1 |
| Package 1 Height | 7,561 cm |
| Package 1 Width | 10,624 cm |
| Package 1 Length | 12,982 cm |
| Package 1 Weight | 220,0 g |
| Unit Type of Package 2 | CAR |
| Number of Units in Package 2 | 42 |
| Package 2 Height | 29,4 cm |
| Package 2 Width | 40,0 cm |
| Package 2 Length | 56,8 cm |
| Package 2 Weight | 10,301 kg |
| Негізгі | |
|---|---|
| Өндіруші | Schneider Electric |
| Жағдайы | Жаңа |

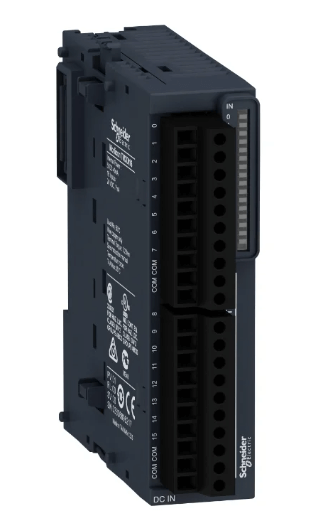

Дискретті ТМ3- 16 шығыс кеңейту модулі транзистор көзі
