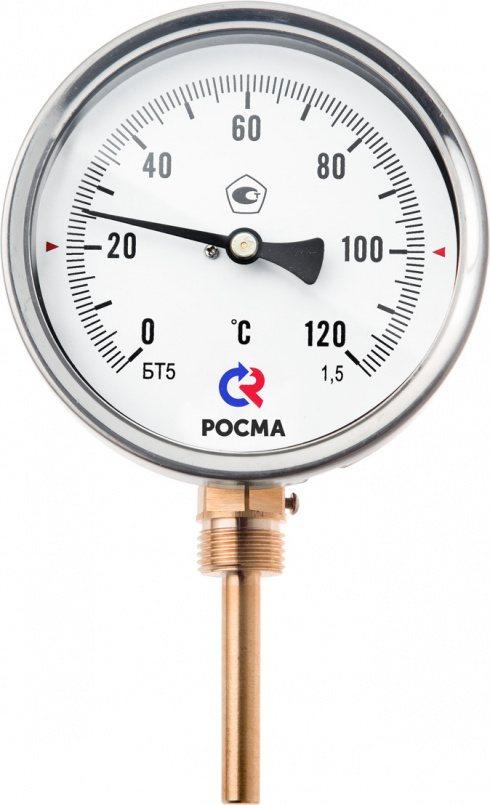

БТ типі, 211 серия. Қорғаныш жез* гильзамен жиынтықта радиалды жалғау. Биметалдық радиалды термометр жылыту және санитарлық қондырғылардағы, ауаны баптау және желдету жүйелеріндегі сұйықтықтардың, будың және газдардың температурасын өлшеуге арналған. БТ термометрлерінің жұмыс істеу принципі сезгіш элементтің деформациясының өлшенетін температураға тәуелділігіне негізделген. Сезгіш элемент ретінде биметалдық серіппе қолданылады. Биметалдық серіппе сызықтық кеңеюдің әртүрлі температуралық коэффициенттері бар, бір-бірімен тығыз байланысқан екі металл пластинадан жасалған. Температура өзгерген кезде серіппе бүгіліп, термометрдің инесін айналдырады. Серіппенің бір ұшы өзек ішінде бекітіледі, ал екінші ұшы көрсеткі осімен бекітіледі. Термометрдің корпусы коррозияға төзімді болаттан, өзегі тот баспайтын болаттан жасалған.
Қолданылу саласы: кондиционерлеу, жылумен жабдықтау, сумен жабдықтау жүйелері.
Агрессивті ортаның температурасын өлшеу кезінде термометрді жинақтау ұсынылады
Корпустың диаметрі, мм
63, 100
Дәлдік сыныбы
| Ø100 | 1,0** / 1,5 |
| Ø63 | 2,5 |
** — опция
Температура көрсеткіштерінің диапазоны, °С
| −40…+60*** | −30…+70**** | 0…+60 |
| 0…+100 | 0…+120 | 0…+160 |
| 0…+200 | 0…+250 | 0…+300 |
| 0…+350 | 0…+450 |
*** — тек Ø63 үшін
**** — тек Ø100 үшін
Жұмыс температурасының диапазоны, °C
Қоршаған орта: -10...+60
Батырылатын бөліктің ұзындығы, мм
Ұзындығы 1000 мм-ге дейін батырылатын бөлікті жасауға болады (50 мм қадаммен)
46 (т-дан басқа°=0...+60 / 300 / 350 / 450 ° C)
64 (t°=0...+60 / 450 °C қоспағанда)
150 100, (Ø63 үшін тек 250 °C дейін)
Сезімтал элемент
Биметалдық спираль
Өзек
Тот баспайтын болат 08Х18Н10
Ғимарат
IP43, коррозияға төзімді болат 12Х15Г9НД
Сақина
Коррозияға төзімді болат 12Х15Г9НД,
байонеттік
Теру
Алюминий, шкаласы ақ фонда қара
Шыны
Минералды
Бекіту бұрандасы (гильзада)
G½ немесе M20×1,5
Жұмыс қысымы (гильзада), мПа
10 (ұзындығы 100 мм-ге дейін батырылатын бөлігі бар жез гильза)
2,5 (батырылатын бөлігінің ұзындығы 100 мм-ден асатын жез гильза)
25 (тот баспайтын болаттан жасалған гильза 08Х18Н10)
Реттеу
Қоймада
Салыстырып тексеру аралығы
3 жыл
Климаттық орындалуы
МЕМСТ Р 52931 бойынша С2 тобы;
УХЛ климаттық орындалуы
МЕМСТ 15150 бойынша 2.1 санаттары
Техникалық құжаттама
ТУ 4211-001-4719015564-2008
* — 0...+450 °С температурада және батырылатын бөліктің ұзындығы 100 мм және одан астам гильзаның материалы — тот баспайтын болат 12Х18Н10
