Осьтік термоманометрлер

ТМТБ типі. Осьтік термоманометр — жылумен жабдықтау және сумен жабдықтау жүйелеріндегі мыс қорытпаларына агрессивті емес ортаның температурасы мен артық қысымын өлшеуге арналған аралас құрылғы.

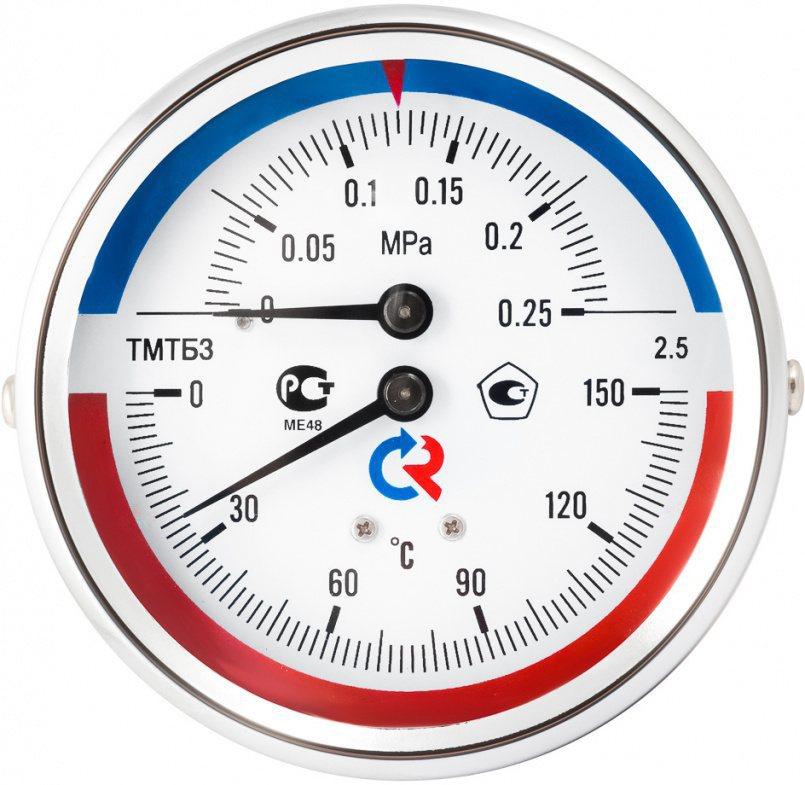

Термоманометр осьтік манометр мен термометрді бір корпуста біріктіреді, оның екі таразы бар циферблаты және екі бағыттаушы қолы бар. Бір шкала қысымды, екіншісі температураны есептеу үшін қолданылады. РОСМА компаниясы термоманометрлердің екі стандартты өлшемін шығарады: корпустың диаметрі 80 және 100 мм. Штуцердің орналасуы бойынша термоманометрлер осьтік (осьтік) және радиалды болып бөлінеді. Суға батырылатын бөліктің ұзындығы тұтынушының тапсырысы бойынша да өзгеруі мүмкін.

Аспап клапанмен жабдықталады, ол аспапты қосуға ыңғайлы болу үшін қызмет етеді, сондай-ақ термоманометрді жүйенің қысымын түсірмей (ағызбай) және технологиялық процесті тоқтатпай бөлшектеуге мүмкіндік береді. Клапандағы максималды жұмыс қысымы - 2,5 мПа.

:осьтік термоманометрлердіңҚолданылу саласы жылыту, сумен жабдықтау жүйелері, қазандықтар, бу қазандықтары және т.б.

Корпустың диаметрі, мм

80, 100

Дәлдік сыныбы

2,5

Температура көрсеткіштерінің диапазоны, °С

0…+120 / 150

Қысым көрсеткіштерінің диапазоны, мПа

0…0,25 / 0,4 / 0,6 / 1 / 1,6 / 2,5

Жұмыс температурасының диапазоны, °C

Қоршаған орта: -60...+60
Өлшенетін орта: 0...+150

Батырылатын бөліктің ұзындығы, мм

46, 64, 100

Ғимарат

IP40, болат 10, түсі қара

Сақина

Хромдалған болат 10

Манометрлік бөліктің сезгіш элементі, трибко-секторлық механизм, клапан

Мыс қорытпасы

Сезімтал элемент
термометриялық бөліктің

Биметалдық спираль

Теру

Алюминий, шкаласы ақ фонда қара, температура мен қысымды өлшеу секторларының түсі бойынша бөлінген

Шыны

Минералды

Манометрдің жалғағышы

Мыс қорытпасы

Термометр өзегі

Тот баспайтын болат 08Х18Н10

Қосылу

Осьтік

Жалғау бұрандасы (клапанда)

G½

Максималды жұмыс қысымы (клапанда), мПа

2,5

Салыстырып тексеру аралығы

2 жыл

Климаттық орындалуы

МЕМСТ Р 52931 бойынша В3 тобы;
УХЛ климаттық орындалуы
МЕМСТ 15150 бойынша 3.1 санаттары
