2 700 ₸
Основные характеристики

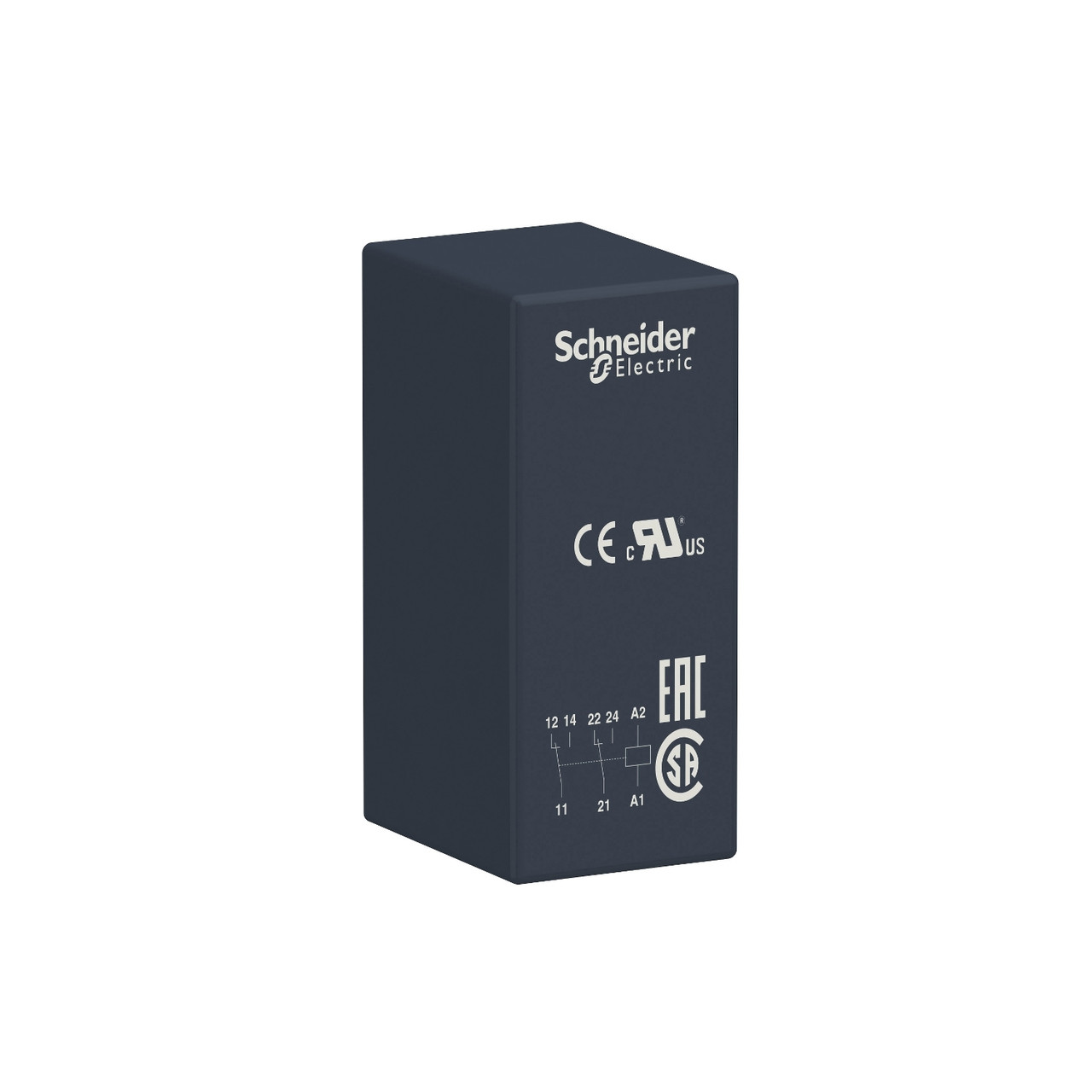

Серия | Электромеханическое реле Harmony |
---|---|
Название серии | Промежуточное реле |
Тип продукта | Втычное реле |
Краткое название устройства | RSB |
Тип контактов | 2 переключающ. |
Работа контактов | Стандарт |
[Uc] напряжение цепи управления | 230 В пер. ток 50/60 Гц |
[Ithe] условный тепловой ток в закрытом корпус | 8 A в -40…40 °C |
Светодиодный индикатор состояния | Без |
Тип управления | Без кнопки |
Дополнительные характеристики
форма вывода | Плоский (типа PCB) |
---|---|
average coil resistance | 33000 Ом сеть: Переменный ток в 20 °C +/- 10 % |
Номинальное рабочее напряжение | 184...345 В Переменный ток 50/60 Гц |
[Ui] номинальное напряжение изоляции | 400 миля в соответствии с ГОСТ IEC 60947 |
[Up] номинальное импульсное выдерживаемое на | 3,6 кВ в соответствии с МЭК 61000-4-5 |
Материал контактов | Сплав серебра (AgNi) |
[Ie] номинальный рабочий ток | 4 A (AC-1/DC-1) Н.З. в соответствии с IEC 8 A (AC-1/DC-1) нет в соответствии с IEC |
Минимальный коммутируемый ток | 10 мА |
макс. коммутируемое напряжение | 300 миля Постоянный ток в соответствии с IEC |
minimum switching voltage | 12 миля |
макс. коммутационная способность | 2000 ВА/224 Вт |
resistive rated load | 8 A в 250 В Переменный ток 8 A в 28 V Постоянный ток |
минимальная коммутационная способность | 120 мВт в 10 мА, 12 миля |
рабочая частота | <= 600 циклов/час под нагрузкой <= 18000 циклов/час холостой ход |
Механическая износостойкость | 5000000 циклы |
электрическая износостойкость | 100000 циклы, 8 A в 250 В, AC-1 нет 100000 циклы, 4 A в 250 В, AC-1 Н.З. |
время работы | 20 мс рабочая 20 мс сброс |
average coil consumption | 0,75 VA Переменный ток |
порог напряжения отпускания | >= 0,15 Uc Переменный ток |
данные о безопасности и надежности | B10d = 100000 |
категория защиты | RT I |
уровни тестирования | Уровень А групповая установка |
Рабочее положение | Любое положение |
Вес нетто | 0,014 kg |
минимальная партия для продажи | 10 |
Комплектация изделия | Изделие в сборе |
Условия эксплуатации
Электрическая прочность изоляции | 1000 миля Переменный ток между контактами 2500 миля Переменный ток между полюсами 5000 миля Переменный ток между катушкой и контактом |
---|---|
Стандарты | CSA C22.2 № 14 UL 508 МЭК 61810-1 |
Сертификаты | CSA EAC UL |
Температура окружающей среды при хранении | -40…85 °C |
Виброустойчивость | +/- 1 мм (частота= 10…55 дюйм) в соответствии с IEC 60068-2-6 |
Степень защиты IP | IP40 conforming to IEC 60529 |
ударопрочность | 10 gn (продолжительность = 11 ms) для неработающий в соответствии с IEC 60068-2-27 5 gn (продолжительность = 11 ms) для в рабочем режиме в соответствии с IEC 60068-2-27 |
рабочая температура окружающей среды | -40…70 °C (Переменный ток) |
Гарантия 18 months
