Описание
Характеристики
Информация для заказа
Основные характеристики
| Серия | Электромеханическое реле Harmony |
|---|---|
| Название серии | Промежуточное реле |
| Тип продукта | Pre-assembled plug-in relay with socket |
| Краткое название устройства | RSL |
| Тип контактов | 1 переключающ. |
| Работа контактов | Стандарт |
| [Uc] напряжение цепи управления | 230 В пер./пост. тока |
| [Ithe] условный тепловой ток в закрытом корпус | 6 A в -40…55 °C |
| Светодиодный индикатор состояния | С |
| форма вывода | Плоский (типа PCB) |
Дополнительные характеристики
| Режим фиксации | Пластиковая пружина сжатия |
|---|---|
| среднее сопротивление | 20500 Ом сеть: Постоянный ток в 23 °C +/- 10 % |
| [Ui] номинальное напряжение изоляции | 250 миля в соответствии с IEC 277 миля в соответствии с cUL |
| [Up] номинальное импульсное выдерживаемое на | 6 кВ в соответствии с IEC |
| Материал контактов | Серебряный сплав (AgSnO2) |
| [Ie] номинальный рабочий ток | 6 A 1 переключающ. (AC-1/DC-1) в соответствии с IEC/UL |
| Минимальный коммутируемый ток | 100 мА |
| макс. коммутируемое напряжение | 277 миля |
| Минимальное коммутируемое напряжение | 12 миля |
| макс. коммутационная способность | 1500 VA 150 Вт |
| Минимальная коммутационная способность | 120 мВт |
| рабочая частота | <= 72000 циклов/час холостой ход <= 360 циклов/час под нагрузкой |
| Механическая износостойкость | 10000000 циклы |
| электрическая стойкость | 60000 циклов для резистивные загрузка, 6 A в 250 В, AC-1 |
| время работы | 5 мс сброс 12 мс |
| Время сброса | 20 ms |
| Маркировка | СЕ |
| категория защиты | RT III |
| уровни тестирования | Уровень А групповая установка |
| Рабочее положение | Любое положение |
| Высота | 78,6 mm |
| Ширина | 6,2 mm |
| Глубина | 95 mm |
| Описание зажимов ISO n°1 | (11-12-14)OC (A1-A2)CO |
| минимальная партия для продажи | 10 |
| Вес нетто | 0,029 kg |
| ток нагрузки | 6 A в 250 В Переменный ток 0,5 мм монтажное расстояние |
| средн. потребление катушки в Вт | 0,17 W, Постоянный ток |
| порог напряжения отпускания | >= 0,05 Uc |
| расположение зажимов контактов | Отдельный |
| соединения – клеммы | Клеммные блоки с винтовыми зажимами, 1 x 0,2...1 x 2,5 мм² (AWG 24…AWG 14) гибкий С кабельным наконечником Клеммные блоки с винтовыми зажимами, 1 x 0,2...1 x 2,5 мм² (AWG 24…AWG 14) жесткий кабель Без наконечника |
| момент затяжки | < 0.5 Н.м для M2,5 винт(ы) |
| данные о безопасности и надежности | B10d = 60000 |
| Тип управления | Без кнопки |
| Способ монтажа | 35 мм симметричная DIN-рейка |
| Комплектация изделия | Изделие в сборе |
Условия эксплуатации
| входное напряжение | 230 B пер./пост. тока (предел входного напряжения: 184...264,5 В) |
|---|---|
| Электрическая прочность изоляции | 1000 миля Переменный ток между контактами 4000 миля Переменный ток между катушкой и контактом |
| Стандарты | МЭК 61810-1 UL 508 CSA C22.2 № 14 |
| Сертификаты | ГОСТ CSA UL |
| Температура окружающей среды при хранении | -40…85 °C |
| Виброустойчивость | 10 gn, амплитуда = +/- 1 mm (f = 10…150 дюйм)10 циклов в нерабочем состоянии в соответствии с IEC 60068-2-6 5 gn, амплитуда = +/- 1 mm (f = 10…150 дюйм)10 циклов при работе в соответствии с IEC 60068-2-6 |
| Степень защиты IP | IP40 conforming to IEC 60529 |
| ударопрочность | 10 gn (продолжительность = 11 ms) для в рабочем режиме в соответствии с IEC 60068-2-27 5 gn (продолжительность = 11 ms) для неработающий в соответствии с IEC 60068-2-27 |
| рабочая температура окружающей среды | -40…70 °C |
| Основные | |
|---|---|
| Производитель | Schneider Electric |
| Пользовательские характеристики | |
| Разновидность реле | Реле интерфейсное |
| Параметр реле | Сборка (реле+колодка) |
| Напряжение | 230V |
| Вид тока | AC/DC |
- Цена: 6 350 ₸
- В наличии
- Код: RSL1PVPU

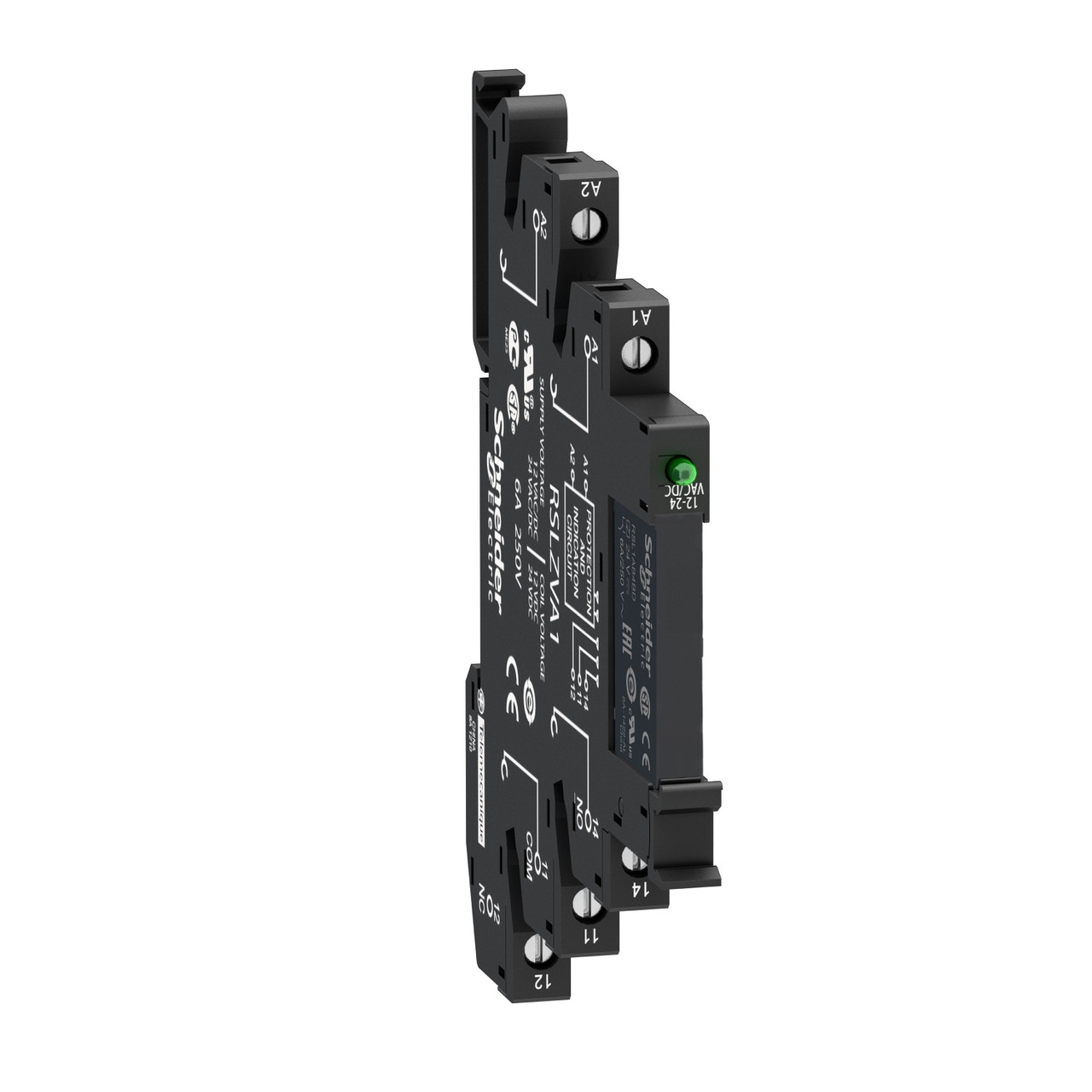

Интерф. реле с тонким интерфейсом в сборе, 6 A, 1 CO, с LED, с защитным модулем, винтовые зажимы, 230 V AC/DC
6 350 ₸
